Отворен шут JIS F-2006 Type SCOpen чорби имаат два вида: JIS F-2006 тип SC и JIS F-2006 тип FC.

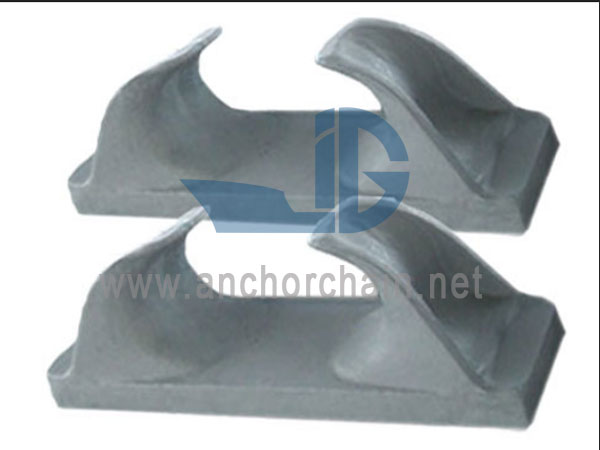

Отворете го чак JIS F-2006 Тип SC
Отворените приклучоци имаат два вида: JIS F-2006 typeSC и JIS F-2006 тип FC. Типот SC е леано челик. Типот FC е леано железо. Двата типа се монтирани на палубата. Обезбедуваме различни прицврстувачки прицврстувачи.
Спецификација:
Тип на модел: JIS F-2006 Type SC
Материјал: Лиен челик
Номинална големина: 150mm~400mm
Тежина: 11-98 кг
Сертификат: CCS,DNV,ABS,BV,LR,RS,KR
Цртеж на отворен чак JIS F-2006 SC:
JISF-2006 Тип SC (лиен челик):
|
Номинална големина (мм) |
Димензии (мм) |
Маса (кг) |
Дија. На јаже |
||||||||
|
L |
L1 |
L2 |
B |
H |
Н1 |
Н3 |
Жица 6*24 |
Коноп |
П.П |
||
|
150 |
150 |
280 |
60 |
80 |
90 |
70 |
118 |
11 |
12 |
32 |
20 |
|
200 |
200 |
380 |
84 |
110 |
116 |
92 |
151 |
18 |
14 |
38 |
24 |
|
250 |
250 |
460 |
114 |
130 |
136 |
108 |
178 |
30 |
16 |
42 |
28 |
|
300 |
300 |
540 |
140 |
150 |
160 |
124 |
209 |
44 |
18 |
50 |
32 |
|
350 |
350 |
620 |
170 |
170 |
180 |
140 |
235 |
64 |
20 |
55 |
36 |
|
400 |
400 |
700 |
200 |
200 |
200 |
160 |
263 |
98 |
22 |
60 |
42 |
