Морска анода
Нашата компанија може да обезбеди различни спецификации на жртвени аноди за да ги исполни различните барања на клиентите за системот за катодна заштита.
Класификација и примена на жртвени аноди:
1.Жртвувана анода од легура на магнезиум
Жртвената анода од легура на магнезиум е погодна за антикорозивна заштита на цевководи за снабдување со нафта, гас, вода и одводнување во подземна свежа вода, подземни кабли, хемиска индустрија, комуникација, пристаниште, брод, резервоар и други проекти.
2. Жртвена анода од алуминиумска легура
Жртвената анода од легура на алуминиум-цинк-индиум е погодна за метална катодна заштита на бродови, механичка опрема, резервоар за вода со баласт, внатрешен ѕид на резервоарот, крајбрежни објекти, подморски цевковод, челичен куп на пристан, морска платформа и други во медиум за морска вода.
3.Пожртвувана анода од легура на цинк
Жртвените аноди од цинк-алуминиум-кадмиум се погодни за катодна заштита на бродови, механичка опрема, крајбрежни инженерски и пристанишни објекти во свежа вода или морска вода и цевководи и кабли во почви со ниска отпорност.
4. Импресионирана струја со висока силиконска леано железо анода
Анодите од високо силиконско леано железо се користат за катодна заштита од надворешна електрична струја во платформи за дупчење нафта, подземни цевководи и подземни кабли.
Спецификации на магнезиумска анода од типот D
|
Тип |
Тежина kg (LB) |
Магнезиумска жртвена анода mm(инч) |
||
|
A |
B |
C |
||
|
9D2 |
4.082 (9) |
69,9 (2 3/4) |
549,3 (21 5/8) |
76.2 (3) |
|
14D2 |
6.350 (14) |
69,9 (2 3/4) |
850,9 (33 1/2) |
76.2 (3) |
|
20Д2 |
9.072 (20) |
69,9 (2 3/4) |
1212,9 (47 3/4) |
76.2 (3) |
|
9D3 |
4.082 (9) |
88,9 (3 1/2) |
352,4 (13 7/8) |
95,3 (3 3/4) |
|
17Д3 |
7.711 (17) |
88,9 (3 1/2) |
641,4 (25 1/4) |
95,3 (3 3/4) |
|
32Д5 |
14.515 (32) |
139,7 (5 1/2) |
504,8 (19 7/8) |
146,1 (5 3/4) |
|
48D5 |
21.772 (48) |
139,7 (5 1/2) |
765,2 (30 1/8) |
146,1 (5 3/4) |
|
60Д4 |
27.216 (60) |
114,3 (4 1/2) |
114,3 (4 1/2) |
1460,5 (57 1/2) |
|
Тип |
Спецификација/мм |
Тежина (кг) |
|
A×(B1+B2)×C |
||
|
AC-1 |
750×(115+135)×130 |
35.0 |
|
AC-2 |
500×(115+135)×130 |
23.0 |
|
AC-3 |
500×(105+135)×100 |
16.0 |
|
AC-4 |
300×(105+135)×100 |
10.0 |
Алуминиумска анода за пристаниште и поморски инженерски капацитети
|
Тип |
Спецификација mm |
Тежина кг |
|
A×(B1+B2)×C |
||
|
АИ-1 |
2300×(220+240)×230 |
310.0 |
|
АИ-2 |
1600×(200+210)×220 |
190.0 |
|
АИ-3 |
1500×(170+200)×180 |
130.0 |
|
АИ-4 |
900×(150+170)×160 |
58.0 |
|
АИ-5 |
1500×(148+178)×170 |
120.0 |
|
АИ-6 |
850×(180+220)×180 |
85.0 |
|
АИ-7 |
800×(200+280)×150 |
60.0 |
|
АИ-8 |
700×(160+220)×180 |
72.5 |
|
АИ-9 |
1250×(115+135)×130 |
56.0 |
|
АИ-10 |
1000×(115+135)×130 |
46.0 |
|
АИ-11 |
750×(115+135)×130 |
35.0 |
|
АИ-12 |
500×(115+135)×130 |
23.0 |
Алуминиумска анода за резервоар за вода со баласт
|
Тип |
Спецификација mm |
Тежина кг |
|
A×(B1+B2)×C |
||
|
АТ-1 |
500×(115+135)×130 |
23.0 |
|
АТ-2 |
1500×(65+75)×70 |
21.5 |
|
АТ-3 |
500×(110+130)×120 |
20.0 |
|
АТ-4 |
1000×(58,5+78,5)×68 |
13.2 |
|
АТ-5 |
800×(56+74)×65 |
10.0 |
|
АТ-9 |
1150×(48+54)×51 |
9.0 |
|
АТ-7 |
250×(80+100)×85 |
5.0 |
|
АТ-8 |
200×(70+90)×70 |
3.0 |
Заедничка алуминиумска анода за систем за ладење со морска вода
|
Тип |
Спецификација mm |
Тежина кг |
|
A×(B1+B2)×C |
||
|
АЕ-1 |
1200×(200+280)×150 |
120.0 |
|
АЕ-2 |
800×(200+280)×150 |
80.0 |
|
АЕ-3 |
1000×(115+135)×130 |
46.0 |
|
АЕ-4 |
500×(115+135)×130 |
23.0 |
|
АЕ-5 |
1000×(80+100)×80 |
20.0 |
|
АЕ-6 |
500×(105+135)×100 |
16.0 |
|
АЕ-7 |
500×(80+100)×80 |
10.0 |
|
АЕ-8 |
400×(110+120)×50 |
7.0 |
|
АЕ-9 |
300×(140+160)×40 |
5.0 |
|
АЕ-10 |
200×(90+110)×40 |
3.0 |
|

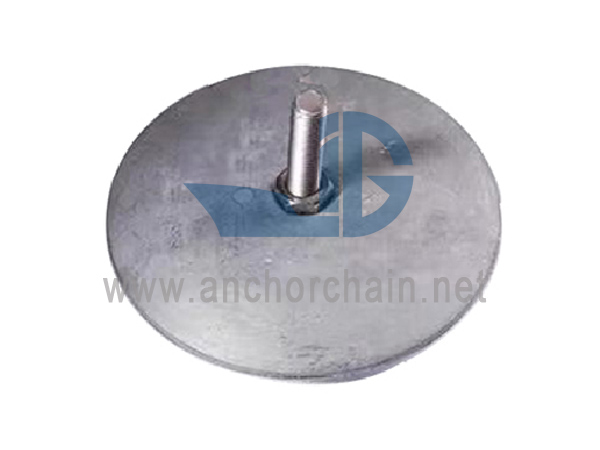

АЕ-11 |
Облик на диск 300×50 |
11.5 |
|
АЕ-12 |
Облик на диск 360×40 |
9.0 |
|
АЕ-13 |
Облик на диск 300×40 |
7.5 |
|
АЕ-14 |
Облик на диск 200×50 |
4.0 |
|
АЕ-15 |
Облик на диск 180×50 |
3.5 |
|
АЕ-16 |
Облик на диск 120×100 |
2.5 |

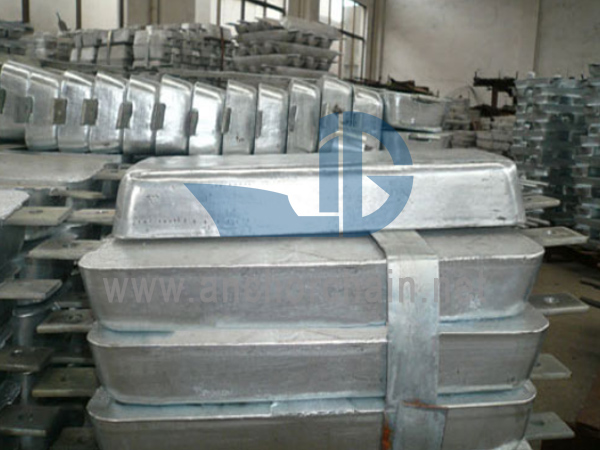

Алуминиумска анода за трупот на бродот
|
Тип |
Спецификација mm |
Тежина кг |
|
A×B×C |
||
|
АХ-1 |
800×140×60 |
17.0 |
|
АХ-2 |
800×140×50 |
15.0 |
|
АХ-3 |
800×140×40 |
12.0 |
|
АХ-4 |
600×120×50 |
10.0 |
|
АХ-5 |
400×120×50 |
6.5 |
|
АХ-6 |
500×100×40 |
5.5 |
|
АХ-7 |
400×100×40 |
4.5 |
|
АХ-8 |
300×100×40 |
3.5 |
|
АХ-9 |
250×100×40 |
2.5 |
|
АХ-10 |
180×70×35 |
1.2 |
|
AH-11 |
300×150×50 двојни железни стапала |
5.8 |
|
AH-12 |
300×150×40 двојни железни стапала |
4.6 |
|
AH-13 |
300×150×50 Тип на завртки |
5.8 |
|
AH-14 |
300×150×40 Тип на завртки |
4.8 |
Тип на заварување Цинк анода за бродски труп (единечна железна нога)
|
Тип |
Спецификација (мм) |
Големина на железни стапала (мм) |
Нето маса (килограм) |
Бруто тежина (килограм) |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ZH-1 |
800×140×60 |
900 |
45 |
5~6 |
8-10 |
45.4 |
47.0 |
|
ZH-2 |
800×140×50 |
900 |
45 |
5~6 |
6~8 |
37.4 |
39.0 |
|
ZH-3 |
800×140×40 |
900 |
45 |
5~6 |
5~6 |
29.5 |
31.0 |
|
ZH-4 |
600×120×50 |
700 |
40 |
5~6 |
6~8 |
24.0 |
25.0 |
|
ZH-5 |
400×120×50 |
470 |
35 |
4~5 |
6~8 |
15.3 |
16.0 |
|
ZH-6 |
500×100×40 |
580 |
40 |
4~5 |
5~6 |
12.7 |
13.6 |
|
ZH-7 |
400×100×40 |
460 |
30 |
4~5 |
5~6 |
10.6 |
11.0 |
|
ZH-8 |
300×100×40 |
360 |
30 |
3~4 |
5~6 |
7.2 |
7.5 |
|
ZH-9 |
250×100×40 |
310 |
30 |
3~4 |
5~6 |
6.2 |
6.5 |
|
ZH-10 |
180×70×40 |
230 |
25 |
3~4 |
5~6 |
3.3 |
3.5 |
Тип на заварување Цинк анода за бродски труп (двојни железни стапала)
|
Тип |
Спецификација (мм) |
Големина на железни стапала (мм) |
Нето маса (килограм) |
Бруто тежина (килограм) |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ZH-11 |
300×150×50 |
360 |
30 |
4~5 |
5~6 |
13.7 |
14.5 |
|
ZH-12 |
300×150×40 |
360 |
30 |
4~5 |
5~6 |
10.7 |
11.5 |
Тип на поврзување со завртки Цинк анода за трупот на бродот
|
Тип |
Спецификација (мм) |
Големина на железни стапала (мм) |
Нето маса (килограм) |
Бруто тежина (килограм) |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ZH-13 |
300×150×50 |
250 |
50 |
3~4 |
8-10 |
11.6 |
12.0 |
|
ZH-14 |
300×150×40 |
250 |
50 |
3~4 |
8-10 |
8.6 |
9.0 |
