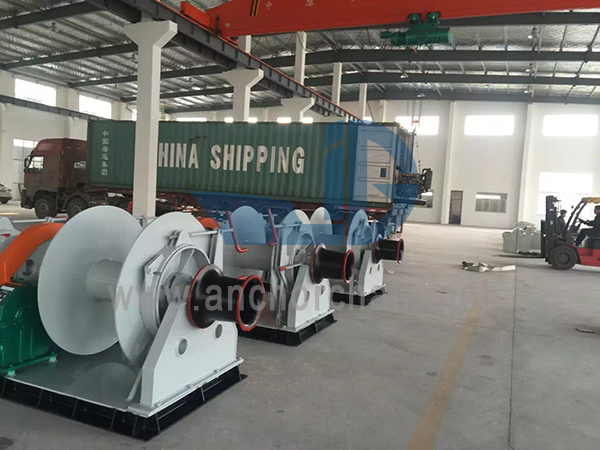

Хидраулично прицврстување со еден барабан Winch：⠀ <Имаат цврст дизајн, тешки разделени бронзени лежишта и големи димензии на сопирачките. Работните механизми за сопирачки и облоги се дизајнирани за лесно и безбедно рачно ракување, но може да се управуваат и од далечина со хидраулични цилиндри.
Хидраулично прицврстување со еден барабан Winch：
Имаат цврст дизајн, тешки разделени бронзени лежишта и големи димензионирани сопирачки. Работните механизми за сопирачки и облоги се дизајнирани за лесно и безбедно рачно ракување, но може да се управуваат и од далечина со хидраулични цилиндри. Сопирачките се лесно прилагодливи, а сите надворешни сили што се пренесуваат на конструкцијата на палубата се врши преку завртките на основата. Не може да се појават специјални заварени челични конструкции, пофлексибилни за варијации винч. Овој аранжман има и придобивка што го прави транспортот на макари поедноставен и поефтин. Рачното работење на клапа е со вретена за макари за макари од 16 тони сила на влечење и нагоре. Дизајнот на винчот овозможува лесен пристап до сите точки за подмачкување и проверка. Опремата може да се испорача како отворен тип со челичен заштитен капак или како целосно затворен запчаник со капа за масло.
Главна техничка спецификација:
|
Оценето повлекување(kN) |
Номинална брзина (m/min) |
Капацитет на барабанот (m) |
Моќност на моторот (kW) |
|
5 |
≥12 |
Ф8х100 |
3/1.2 |
|
10 |
≥12 |
Ф10х150 |
4.3/1.7 |
|
20 |
≥12 |
Ф15х150 |
8,5/3,5 |
|
30 |
‰¥ 15 |
Ф17х150 |
11/11/7.5 |
|
40 |
‰¥ 15 |
Ф18х150 |
16.16.11 |
|
50 |
‰¥ 15 |
Ф20,5х150 |
22.22.16 |
|
75 |
‰¥ 15 |
Ф26х200 |
30/30/22 |
|
80 |
‰¥ 15 |
Ф26х200 |
30/30/22 |
|
100 |
‰¥ 15 |
¤30Ñ…200 |
45/45/30 |
|
125 |
‰¥ 15 |
¤30Ñ…200 |
45/45/30 |
|
160 |
‰¥ 15 |
Ф32х250 |
60/60/45 |
|
200 |
≥9,6 |
Ф41х250 |
60/60/45 |
|
250 |
≥9,6 |
Ф44,5х250 |
60/60/45 |
|
315 |
≥7,8 |
Ф52х250 |
60/60/45 |
|
400 |
≥7,8 |
Ф56х250 |
85/85/64 |
|
450 |
≥7,8 |
Ф56х250 |
85/85/64 |
|
500 |
≥7,8 |
Ф58х250 |
85/85/64 |
|
560 |
≥6 |
Ф64х250 |
85/85/64 |
|
600 |
≥6 |
Ф64х250 |
85/85/64 |
|
650 |
≥6 |
Ф70х250 |
85/85/64 |
|
1000 |
≥4 |
Ф85х250 |
85/85/64 |
|
1200 |
≥4 |
Ф95х250 |
120/120/90 |
|
1500 |
≥4 |
Ф95х250 |
150/150/72 |
|
1800 |
≥4 |
Ф95х250 |
150/150/72 |
|
2000 |
≥4 |
Ф100х250 |
180/180/135 |
