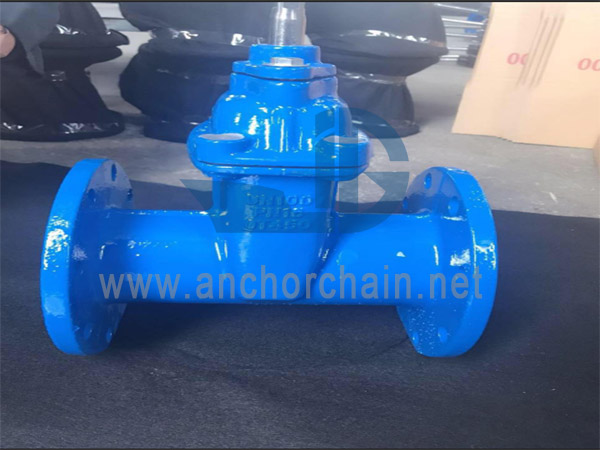

GBT 466 портен вентил од леано челик Морскиот вентил од леано челик се користи на системот на цевки за морска вода, свежа вода, масло за подмачкување.
Вратниот вентил од морски леано челик се користи на системот на цевки за морска вода, свежа вода, масло за подмачкување.
Стандард за дизајн: CB/T466-1995
Стандард за тестирање: GB600
Големина на прирабница според GB569 или GB2501
| номинален притисок (Mpa) | номинален дијаметар (mm) | применлив медиум |
| 1.0 | 50-100 | морска вода, свежа вода, масло за подмачкување |
| 0.6 | 125-150 | |
| 0.4 | 175-300 | |
| 0.25 | 350-500 |
Тело-лиен челик
Хауба-лиен челик
Диск-лиен челик
Стебло-нерѓосувачки челик
Орев-бронза
Прстен за заптивки - не'рѓосувачки челик
За тип А:
| PN Mpa |
DN (мм) |
Димензија на структурата | Прирабница | Болт | Дебелина Î | стебло | рака тркало D0 |
Опсег на подигање m | Тежина (килограм) |
|||||||
| L≈ | H≈ | |||||||||||||||
| D | Д1 | Д2 | b | d0 | n | Т. | d | □ | ||||||||
| 1.0 | 50 | 190 | 340 | 135 | 103 | 84 | 13 | 15 | 6 | М14 | 8 | Tr22×10(P5)LH | 14 | 180 | 60 | 18 |
| 65 | 200 | 372 | 155 | 123 | 104 | 14 | 15 | 6 | М14 | 9 | Tr22×10(P5)LH | 14 | 180 | 75 | 20 | |
| 80 | 220 | 430 | 179 | 138 | 118 | 14 | 15 | 8 | М14 | 9 | Tr24×10(P5)LH | 17 | 200 | 92 | 25 | |
| 100 | 220 | 460 | 190 | 158 | 138 | 14 | 15 | 8 | М14 | 10 | Tr24×10(P5)LH | 17 | 200 | 112 | 28 | |
| 0.6 | 125 | 242 | 528 | 215 | 183 | 164 | 14 | 15 | 10 | М14 | 10 | Tr26×10(P5)LH | 19 | 225 | 138 | 41 |
| 150 | 248 | 566 | 240 | 208 | 190 | 14 | 15 | 12 | М14 | 10 | Tr26×10(P5)LH | 19 | 225 | 165 | 51 | |
| 0.4 | 175 | 268 | 630 | 270 | 238 | 221 | 15 | 15 | 12 | М14 | 11 | Tr28×10(P5)LH | 22 | 250 | 190 | 70 |
| 200 | 278 | 685 | 295 | 264 | 247 | 15 | 15 | 12 | М14 | 11 | Tr28×10(P5)LH | 22 | 250 | 215 | 80 | |
| 250 | 310 | 755 | 365 | 327 | 306 | 16 | 16 | 14 | М16 | 13 | Tr30×12(P6)LH | 24 | 280 | 265 | 111 | |
| 300 | 345 | 835 | 430 | 386 | 360 | 19 | 19 | 14 | М20 | 13 | Tr30×12(P6)LH | 24 | 280 | 315 | 134 | |
| 0.25 | 350 | 400 | 954 | 480 | 436 | 410 | 20 | 20 | 16 | М20 | 14 | Tr36×12(P6)LH | 27 | 320 | 365 | 219 |
| 400 | 430 | 1045 | 530 | 486 | 460 | 21 | 21 | 16 | М20 | 15 | Tr36×12(P6)LH | 27 | 360 | 418 | 267 | |
| 450 | 460 | 1228 | 580 | 536 | 512 | 21 | 21 | 18 | М20 | 16 | Tr40×12(P6)LH | 32 | 400 | 421 | 395 | |
| 500 | 480 | 1315 | 635 | 591 | 567 | 21 | 21 | 20 | М20 | 16 | Tr40×12(P6)LH | 32 | 450 | 518 | 519 | |
За тип AS:
| PN Mpa |
DN (мм) |
Димензија на структурата | Прирабница | Болт | стебло | рака тркало D0 |
Опсег на подигање m | Тежина (килограм) |
|||||||
| L≈ | H≈ | ||||||||||||||
| D | Д1 | Д2 | b | d0 | n | Т. | d | □ | |||||||
| 1.0 | 50 | 178 | 340 | 165 | 125 | 102 | 20 | 18 | 4 | М16 | Tr22×10(P5)LH | 14 | 180 | 60 | 20.3 |
| 65 | 190 | 372 | 185 | 145 | 122 | 20 | 18 | 4 | М16 | Tr22×10(P5)LH | 14 | 180 | 75 | 24.5 | |
| 80 | 203 | 430 | 200 | 160 | 133 | 20 | 18 | 8 | М16 | Tr24×10(P5)LH | 17 | 200 | 92 | 33.8 | |
| 100 | 229 | 460 | 220 | 180 | 158 | 22 | 18 | 8 | М16 | Tr24×10(P5)LH | 17 | 200 | 112 | 41.2 | |
| 0.6 | 125 | 254 | 528 | 240 | 200 | 178 | 20 | 18 | 8 | М16 | Tr26×10(P5)LH | 19 | 225 | 138 | 62.1 |
| 150 | 267 | 566 | 265 | 225 | 202 | 20 | 18 | 8 | М16 | Tr26×10(P5)LH | 19 | 225 | 165 | 71.6 | |
| 0.4 | 175 | 292 | 630 | 295 | 255 | 232 | 22 | 18 | 8 | М16 | Tr28×10(P5)LH | 22 | 250 | 190 | 86.4 |
| 200 | 292 | 685 | 320 | 280 | 258 | 22 | 18 | 8 | М16 | Tr28×10(P5)LH | 22 | 250 | 215 | 101.8 | |
| 250 | 330 | 755 | 375 | 335 | 312 | 24 | 22 | 12 | М20 | Tr30×12(P6)LH | 24 | 280 | 265 | 155.1 | |
| 300 | 356 | 835 | 440 | 395 | 365 | 24 | 22 | 12 | М20 | Tr30×12(P6)LH | 24 | 280 | 315 | 201.2 | |
| 0.25 | 350 | 381 | 954 | 490 | 445 | 415 | 26 | 22 | 12 | М20 | Tr36×12(P6)LH | 27 | 320 | 365 | 298.3 |
| 400 | 406 | 1145 | 540 | 495 | 465 | 28 | 22 | 16 | М20 | Tr36×12(P6)LH | 27 | 360 | 418 | 372.1 | |
| 450 | 432 | 1330 | 595 | 550 | 520 | 28 | 22 | 16 | М20 | Tr40×12(P6)LH | 32 | 400 | 468 | 560.0 | |
| 500 | 457 | 1420 | 645 | 600 | 570 | 30 | 22 | 20 | М20 | Tr40×12(P6)LH | 32 | 450 | 510 | 627.4 | |
Описот/големините може да бидат различни кај стоката, ве молиме проверете со нас кога нарачувате.
