CB 3062-79 Seven Roller Fairlead Type DFairlead со хоризонтални валјаци, составени од вертикални и хоризонтални валјаци, може да ги водат јажињата за прицврстување од која било насока.

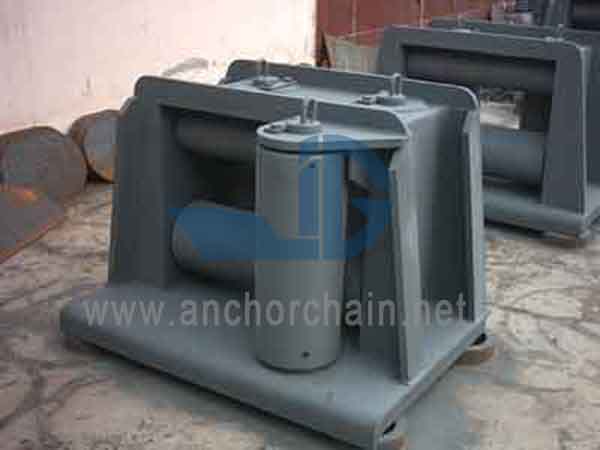

Fairlead со хоризонтални ролери
Fairlead со хоризонтални валјаци, составен од вертикални и хоризонтални валјаци, може да ги води јажињата за прицврстување од која било насока. Хоризонталниот ролери може во голема мера да го намали абразијата на јажињата за прицврстување за валјаците фиксирани околу капакот.
CB 3062-79 Хоризонтален валјак Fairlead
CB*3062-79 Fairlead со хоризонтални ролери 6 типа: CB*3060-79 тип A, BA, BB, C, D, E. Вкупниот број на валјаци се движи од 3 до 9. Хоризонталните валјаци се произведуваат строго според стандардот CB *3062-79. Површината на ролерите нема никакви дефекти кои влијаат на нејзината изведба и интензитет како пукнатини, плускавци. Сите водечки лидери добиваат сертификат за квалитет. Ако виесте заинтересирани за нашите саеми, ве молиме слободно контактирајте со нас.
Спецификација на CB*3062-79 Fairlead Type D:
Тип на модел: CB*3062-79 Седум ролери FairleadType D
Материјал: Лиен челик
Стандард: CB * 3062-79
Ролери бр.: 7 Ролки
Дијаметри на челичен кабел: 19,5mm~68,0mm
Дијаметри на најлон јаже: 36mm~100mm
Тежина: 247 кг до 5100 кг
Сертификат: CCS, ABS, BV, LR, NK, RINA
Цртеж на CB 3062-79 со седум ролери Fairlead Тип D:
Единица: mm
|
Дија со челично јаже. |
Дија со најлон јаже. |
E |
F |
D |
d |
L |
L1 |
L2 |
L3 |
B |
Б1 |
Б2 |
H |
Н1 |
Тежина (кг) |
|
19.5 |
36 |
200 |
150 |
100 |
40-0,5 |
944 |
716 |
300 |
844 |
238 |
194 |
108 |
508 |
250 |
247 |
|
22.5 |
40 |
200 |
150 |
120 |
50-0,5 |
1048 |
776 |
320 |
928 |
280 |
232 |
128 |
552 |
270 |
377 |
|
26.0 |
45 |
200 |
180 |
130 |
55-0,5 |
1106 |
810 |
330 |
976 |
304 |
250 |
138 |
606 |
310 |
485 |
|
32.0 |
70 |
220 |
180 |
150 |
65-0,5 |
1250 |
910 |
370 |
1100 |
346 |
288 |
158 |
670 |
330 |
716 |
|
34.5 |
80 |
240 |
200 |
160 |
70-0,5 |
1340 |
980 |
400 |
1180 |
370 |
308 |
168 |
710 |
360 |
849 |
|
37.5 |
85 |
240 |
200 |
180 |
80-0,5 |
1450 |
1040 |
420 |
1270 |
417 |
345 |
190 |
770 |
380 |
951 |
|
43.0 |
95 |
260 |
210 |
200 |
90-0,5 |
1596 |
1146 |
460 |
1396 |
459 |
385 |
210 |
820 |
410 |
1546 |
|
52.0 |
100 |
260 |
220 |
230 |
100-0,5 |
1746 |
1236 |
490 |
1516 |
521 |
445 |
240 |
910 |
450 |
2143 |
|
60.5 |
_ |
300 |
240 |
260 |
120-0,5 |
1990 |
1990 |
560 |
1730 |
590 |
500 |
270 |
1000 |
500 |
3134 |
|
68.0 |
_ |
320 |
250 |
320 |
150-0,5 |
2330 |
2330 |
640 |
2010 |
714 |
620 |
330 |
1130 |
570 |
5100 |
